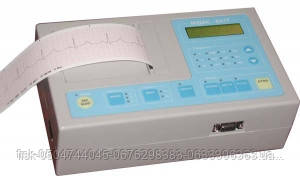

Електрокардіограф МІДІАС ЕК1Т

Електрокардіограф виготовлений із використанням сучасних цифрових технологій і максимального обліку рекомендацій і побажань практикуючих лікарів.



Розміщення кнопок керування забезпечує найбільш комфортні умови керування кардіографом, а автоматичний режим реєстрації, крім того, зменшує кількість операцій до мінімуму.

Цифрова фільтрація якісно усуває дрийф ізолінії та мережеві перешкоди без впливу на форму, амплітудні та тимчасові показники ЕКГ. Якість запису попередньо можна перевірити на вбудованому графічному підсвічуваному екрані. Реєстрація відбувається за допомогою термопринтера високої роздільної здатності, крім того, на стрічці друкуються час, дата, найменування відведень і швидкість реєстрації.

Можна роздрукувати додаткові копії ЕКГ. Вбудований нікель-кадмієвий акумулятор дає змогу записати не менш ніж 30 кардіограм без дозаряджання. Під час кожного ввімкнення кардіографа оператор бачить на екрані ступінь заряду акумулятора на поточний момент і в такий спосіб знає, скільки ще можна записати ЕКГ без підзаряджання.

Живлення від електромережі та заряд акумуляторів відбувається за допомогою вбудованого блока живлення, що неабияк спрощує цю процедуру та підвищує готовність кардіографа до роботи. Додатково є можливість під'єднання електрокардіографа до комп'ютера через стандартний інтерфейс RS232C, переписати ЕКГ в архів, автоматично розшифровувати його та роздрукувати її на звичайному папері на стандартному принтері.

Розміри:

230 х 135 х 70 мм

Вага:

1,1 кг

Живлення:

1. 180-260 В, 50 Гц

2. 7 вбудованих NiCd акумуляторів ємністю 800 мА·год,

-              Час заряджання — не більш ніж 8 годин,

-              індикація заряду,

-              захист від перезаряду

-              заряду акумулятора вистачає на запис не менш ніж 30 ЕКГ

Відведення:

12 стандартних

Швидкість реєстрації:

25 і 50 мм/с

Чутливість:

5/10/20 мм/мВ

Бумага:

Термочутлива в рулоні, ширина 50 мм, довжина 50 м

Принцип печати:

Термодрук високої роздільної здатності, 8 точок на мм2

Вибір відведень/друк:

Ручний та автоматичний

(в течії від 2 до 4 с)

Друк службової інформації:

дата, час, параметри реєстрації ЕКГ, картка пацієнта

Пам'ять: на 30 ЕКГ

Програма розрахунків

Підсилювач ЕКГ:

- 1-канальний підсилювач із послідовним вибором 12 відведень

- частотний відгук: від 0,5 до 75 Гц

- тимчасово відгук: > 3,2 с

- заглушення синфазної перешкоди > 100 дБ

- макс. потенціал електрода: ±300 мВ

- динамічний діапазон: ± 5 мВ

- вхідний опір: > 5 МОм

Фільтри:

- мережевий ріжекторний 50 Гц

- м'язовий 30 Гц, (вимкнеться)

Струм пацієнта:

< 10 мкА

Стандарт безпеки:

BF за класифікацією МЕК 601-1 та

МЕК 601-2-25

Клас забуті:

II за класифікацією МЕК 601-1

Умови навколишнього середовища:

температура робоча: 10 — 40 ° С

температура зберігання: 10 — 55 ° С

атмосферний тиск: 700-1060 Па

відносна вологість: 25-95% (без конденсату)

Стандартне приладдя:

- 5-кінцевий кабель пацієнта з електродами

- кабель під'єднання до електромережі
