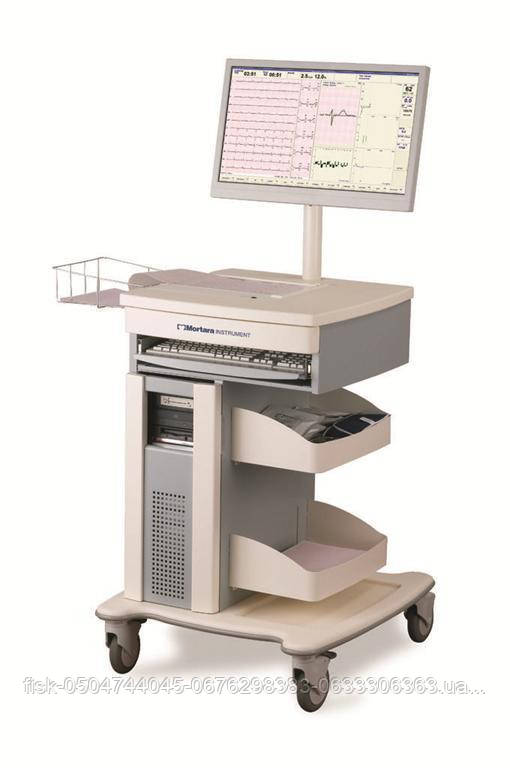

X-SCRIBE - Кардіографічна 12-канальна система

X-SCRIBE - Кардіографічна 12-канальна система для проведення навантажних досліджень експертного класу з дротовим або телеметричним блоком записування ЕКГ.  Для забезпечення максимального комфорту пацієнта та поліпшення якості сигналів система X-SCRIBE може комплектуватися бездротовим 12-канальним ЕКГ-передавачем X12+ илиT12Sз функцією пульсометрії (SpO2). Стрес-система комплектується ергометрами та біговими доріжками провідних виробників: Ergoline, LodeCorival, Trackmaster. Залежно від моделі, можлива наявність блока неінвазивного вимірювання тиску.

Функціональність

Кардіографічна 12-канальна система для проведення навантажних досліджень експертного класу з бездротовим передавачем  електрокардіосигналу

Свобода передвижений

Бездротові передавачі X12+/T12S забезпечують моніторинг і передавання 12 каналів ЕКГ для стрес-системи X-Scribe. Компактність і бездротовий зв'язок зі станцією запису X-Scribeзабезпечує максимальну свободу руху пацієнта під час проведення стрес-тестів.

Висока якість реєстрації

Бездротова технологія дає змогу досягти зниження кількості перешкод і артефактів на різних рівнях навантаження.

Ергономічність

Вбудований дисплей забезпечує  перегляд кривої ЕКГ у режимі реального часу, а також дає змогу контролювати якість накладення електродів. Кнопки керування дають змогу швидко та зручно керувати зняттям ЕКГ.

Повне уявлення ST

12-канальний аналіз зсувівсегменту STв режимі реального часу, усереднені виміри сегмента STз винятком артефактів, автоматичний розрахунок зміщення та нахилу (slope) сегмента STпо 12-відведень із позначенням точок J, X, J+X

Моніторинг SpO2

T12Sз функцією пульсоксиметрії (Sр02) дає змогу проводити моніторинг  частоти серцевих скорочень і плетизографії форми сигналу.

VERITAS

Унікальний алгоритм інтерпретації ЕКГMortaraVERITASдає змогу автоматично аналізувати ЕКГ. з огляду на специфіку серцевого ритму в дорослих і дітей із можливістю редагування

ОБМІН ІНФОРМАЦІЄЇ

Для зберігання й керування даними на комп'ютері є можливість передавання даних через стандартний серійний порт, модем,LAN,WLAN,GSM,GPRS,USB. Підтримує структурні мережеві протоколи DICOM, UNIPRO32 і HL7, експорт даних у форматах 119, PDF.

Можливості програми X-Scribe

• Безперервне 12-канальне записування ЕКГ у процесі дослідження
• Безперервний 12-канальний запис ЕКГ після закінчення дослідження без обмеження часу Повне Розкриття (FullDisclosure)
• 12 — канальний аналіз зсувів сегмента ST у режимі реального часу
• Усереднені вимірювання сегмента ST з винятком артефактів
• Автоматичний розрахунок зміщення та нахилу (slope) сегмента ST по 12 відведеннях із позначенням точок J, X, J+X
• Можливість ручного коригування положення точки X
• Можливість ручного встановлення точок E, J, J+X
• Аналіз аритмій у режимі реального часу
• Автоматичний розрахунок субмаксимальний ЧСС
• Виведення на екран усереднених QRS — комплексів
• Усереднення, збільшення і виведення на екран комплексу QRST у режимі суперіпозиції в обраному автоматично або інтерактивно відведенні ЕКГ
• Побудова трендів у режимі реального часу
• Синхронізація метаболічних параметрів за хвилею QRS
• Синхронізація хвиль QRS за даними БАД
• Унікальний фільтр SCF (SourceConsistencyFilter) для унеможливлення шумів і артефактів базової лінії без шкоди якості діагностики, що ґрунтується на аналізі морфології справжнього ЕКГ сигналу та відповідних йому парних відведень
• Програма оцінки чинників ризику для суб'єктора дослідження з міжнародних алгоритмів університету DUKE і FAI
• Постійний автоматичний аналіз порушень ритму серця в процесі стресу-тесту з документуванням у підсумковий звіт
• Преконфігуровані та створювані користувачем протоколи та профілі стрес-теста для створення кастомізованих досліджень для різних категорій пацієнтів (скринінг, діагностика, підбір антиангіновальної й антиаритмічної терапії та.т.)
• Автоматичне керування різними моделями велоергометрів і доріжок, що бігають
• Можливість контролю АТ
• Порівнювальний аналіз двох тестів
• Експорт даних в EDF, 1993, Excel, PDF, Word і TIFF
• Підтримка мережевих структурних протоколів DICOM і HL7
• Легка інтеграція в госпітні інформаційні мережі
• Система повністю русифікована

​

12-канальні ЕКГ передавачі X12+/T12S

X12+/T12S забезпечують моніторинг і передавання 12 каналів для стрес-системи X-Scribe.

Короткі технічні характеристики

	X12+	T12S
Вхідні канали	Одночасно	Одночасно
	12 каналів	12 каналів +SpO2
Водонепроникність	-	Ступінь захистуIPX2 (защита от брызг)
Живлення	х АА батарейка	1 х АА батарейка
Час роботи	До 24 годин	До 24 годин
Вага	125г	130г
Розміри	64x91x25 мм	76x112x25м

Велошергометр Ergoline Ergoselect 200 P

• Блок неінвазивного вимірювання тиску
• Діапазон навантаження 6-999 Вт, незалежно від швидкості
• Діапазон швидкості 30-130 об/хв
• Допустима маса пацієнта 160 кг
• Плавне регулювання висоти сідла, для пацієнтів зростом від 120 до 210 см

Бігова доріжка Trackmaster TMX428

• Розміри рухомої поверхні: 838мм х 2235мм
• Кнопка аварійної зупинки (8 можливих місць для кріплення)
• Діапазон швидкості 8-19 км/год
• Діапазон кута нахилу 0-25%. Авто калібрування.
• Максимальна вага пацієнта: 227 кг
• Безпечна висота від поверхні підлоги: 190 мм

​
