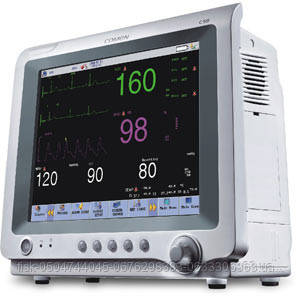

Приліжковий монітор С50

Робота з надання екстреної медичної допомоги на всіх етапах висуває низку питань, які вимагають безвідмовних і правильних рішень. Лікар має за мінімальний час зорієнтуватися в природі захворювання, здійснити посиндромну оцінку порушень життєво важливих систем і надати необхідну медичну допомогу.

Ефективність лікування безпосередньо залежить від повноти та якості інформації, якою має лікар. Мультипараметний монітор пацієнта або приліжковий монітор забезпечує лікаря повною інформацією про функціонування життєво важливих органів і систем.

Рівень моніторингу безпосередньо залежить від важкості стану пацієнта та від галузі медицини, де використовується монітор пацієнта. Наприклад, основне завдання використання монітора пацієнта (приліжкового монітора) в операційній — це підвищення безпеки та контролю над станом пацієнта під час загальної анестезії та постійний контроль функцій, які можуть страждати в Внаслідок проведення операції або анестезії.

Монітор пацієнта для анестезіології обладнується всіма модулями та системами з використанняv ненавзивних і інвазивних методик. Тоді як у відділенні реанімації, у пацієнта стабільного стану, рекомендують використовувати приліжковий монітор із модуль-системою для вимірювання АТ, пульсу, рівня кисню в крові та електричної активності серця (ЕКГ).

Мультипараметричний монітор пацієнта С50 призначений для використання у відділеннях реанімації, приймальних відділеннях, після операційних палатах, де необхідно швидко та точно визначити стан життєво важливих показників, а також для тривалого моніторування.

Сенсорний, рідкокристалічний дисплей із діагоналлю 26 сантиметрів відбиває основні графічні та цифрові показники життєдіяльності пацієнта. Монітор має розвинену систему керування файлами пацієнтів і підтримку рукописного введення. Додатковою перевагою монітора пацієнта для стаціонара — велика внутрішня пам'ять і захист від збоїв в електричній мережі.

Мультипараметричний монітор пацієнта С50 — універсальний приліжковий монітор пацієнта для всіх галузі медицини.

Технічні характеристики:

• 10.4-дюймовий кольоровий TFT дисплей
• Роздільна здатність — 800x600
• Відбиття 12 кривих, швидкість 12.5 мм/с, 25 мм/с, 50 мм/с
• Індикатор: індикатор живлення та заряджання акумулятора



Інтерфейс



• Під'єднання до мережі
• USB-порт
• VGA-порт
• Порт для системи виклику медичної сестри
• Мережевий порт для центральної станції моніторування



Автономне живлення:



• Літієво-іонний акумулятор
• Ємність 4000 мА/год
• Час роботи не менш ніж 4 години



Сигнали тривоги:



• Візуальний і звуковий сигнал тривоги
• Програмовний верхній і нижній рівень сигналу тривоги



Принтер:



• Вбудований
• 2-канальний термопринтер
• Ширина паперу: 50мм
• Швидкість друку: 12.5 мм/сек, 25 мм/сек, 50 мм/сек



ЕКГ



• Відведення: 12 відвідувань,5 відвідувань або 3 відведення
• Швидкість розгортання: 12.5мм/сек, 25 мм/сек, 50 мм/сек
• Діапазон ЧСС: у дорослих: 15 — 350уд./хв, в педіатрії: 15 — 350уд./хв
• Точність: ±1% або ±1уд./хв
• Роздільна здатність: 1уд./хв
• Збільшення ширини ЕКГ: MON: 0.5 — 40 Hz, DIA: 0.05 — 130 Hz, OPE: 1 – 20 Hz
• ЕКГ хвилі: 2 канали
• Виявлення сегмента ST:-2.0mV ― +2.0Mv (Автоматичному режимі)
• Аналіз аритмій
• У разі від'єднання електрода звукова та візуальна сигналізація
• Час спрацьовуючи тривоги не більш ніж 12 секунд
• Обчислення PR (PQ) — у дорослих за частоти 15 — 350уд./хв, у педіатрії за частоти 15 — 350уд./хв
• Рівень шуму ЕКГ не більш ніж 30 мкВ
• Вхідний струм ЕКГ — 0.1 Ua
• Вхідний опір понад 5 MΩ
• Коефіцієнт заглушення синфазного сигналу: ≥105 Db
• Постійна константа часу: режим діагностики ≥0.3 с, режим діагностики ≥3.2 с
• Захист від перешкод: перешкодостійка частота, захист від електричного ножа та дефібриляції
• Детекція аритмій і водія ритму
• Кабель ЕКГ: стандартний комплект-кабель ЕКГ для дорослих



SPO2 (Пульсоксиметрія)



• Діапазон вимірювань: 0-100%
• Роздільна здатність: 1%
• Точність вимірювання: у дорослих і дітей +/- 2% (70-100%), у немовлят — +/- 3% (70-100%)
• Поріг тривоги: 1 – 100%



Частота пульса



• Діапазон вимірювань: 0 — 254 ударів за одну хвилину
• Роздільна здатність: 1уд./хв
• Точність вимірювання: +/- 3 ударів за одну хвилину
• Поріг тривоги: 0 — 254 удари за хвилину



НИД



• Метод вимірювання: автоматичний осцилометричний
• Режими вимірювання: ручний/автоматичний/безперервний
• Параметри вимірювання: систолічний, діастолічний, середній тиск
• Одиниці виміру: мм.рт.ст/кПа
• Виставлений час автоматичного вимірювання
• Діапазони вимірювань: систолічний тиск: дорослі 40 — 270 мм.рт.ст., педіатричний режим 40 — 200 мм.рт.ст., режим новонароджених — 40 — 135 мм.рт.ст.ст.; діастолічний тиск: дорослі 10 — 210 мм.рт.ст. ст., педіатричний режим 10 — 150 мм.ст., режим новонароджених 10 — 135 мм.рт.ст.; середній тиск: дорослі 20 — 230 мм.рт.ст.ст., педіатричний режим 20 — 165 мм.рт. ст., режим новонароджених 20 — 110 мм.ст.
• Точність вимірювання артеріального тиску: середня помилка не більш ніж + 5 мм рт.ст. стандартне відхилення не більш ніж 8 мм рт.ст.
• Роздільна здатність: 1 мм.рт.ст
• Подвійний захист від надлишкового тиску
• Виставні режими тривоги: систолічний, діастолічний, середній тиск



Температура



• • Діапазон вимірювань: 0-50C • Роздільна здатність: 0.1• Точність вимірювання: 0.1C • Одиниці виміру: Цельсія/Фаренгейт • Діапазон тривоги: 0-50C



Дихання



• Метод вимірювання: імпедансний
• Діапазон вимірювань: у дорослих і дітей — 7 -120 дих/хв, у новонароджених — 7 -150 дих/хв.
• Роздільна здатність: 1дих/хв
• Точність вимірювання: 1 дих/хв
• Регульований діапазон тривоги



EtCO2 (капнографія)

Капнографія бічного протоку:

• Діапазон вимірювання: 0-150 мм рт. ст.; 0 – 79%; 0 – 20 кПа
• Точность: ± 2 мм рт. ст. (0-40 мм рт. ст.), ± 5% (41-70 мм рт. ст.), ±8% (71-100 мм рт. ст.), ±10% (101-150 мм рт. ст.)
• Частота реєстрації: 50 мл/хв, ±10 мл/хв
• Точність частоти реєстрації: 15%
• Час запуску: не менш ніж 1 хвилину
• Режим: 10 хвилин після запуску, модуль досягає необхідного режиму точності
• Частота дихання: 0-120 дихань за одну хвилину
• Час реєстрації: <1мин
• Частота дихання:0-120 дих/хв.
• Час відгуку не більш ніж 240 млс.
• Час затримки не більш ніж 2 хвилини

Капнографія основного протоку:

• Метод інфрачервоної абсорбції
• Діапазон вимірювання: 0 — 150 мм рт. ст.; 0 – 79%; 0 – 20 кПа
• Роздільна здатність: 0.1 мм рт. ст. (0-69 мм рт. ст.); 0.25 мм рт. ст.(70-150 мм рт. ст.)
• Точність: ± 2 мм рт. ст. (0-40 мм рт. ст.); ± 5% (41-70 мм рт. ст.); ±8% (71-100 мм рт. ст.), ±10% (101-150 мм рт. ст.)

Безпека

• Відповідає вимогам ISO 13485:2003
• Директива ради CE за MDD93/42/EEC
• Ступеневий захист оболонки електрообладнання від проникнення твердих предметів і води — IP X1

Розмір і вага:

• Розмір: 380 мм×320 мм×350 мм
• Вага: 4.0кг

Умови довкілля:

• Живлення: AC100-250V, 50/60Hz.
• Температура: 0-40°C
• Вологість: 15-85%
