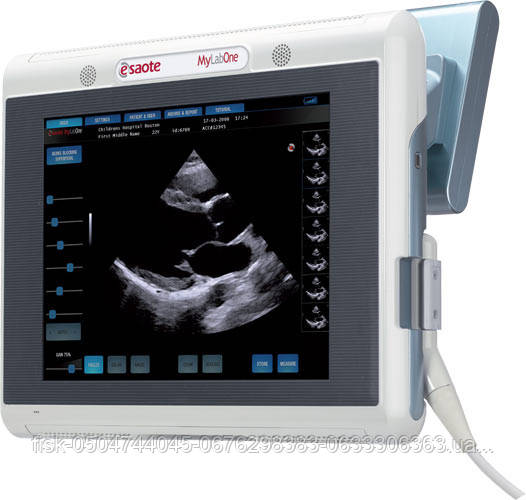

УЗД апарат MyLab One

MyLabOne - нове покоління портативних ультразвукових систем преміум класу в якому втілені інноваційні технології і розробки з області ультразвуку, електроніки і програмного забезпечення.

Ультрасучасний спеціалізований сканер MyLabOne, створений на основі планшетного ПК, має 12-дюймовий сенсорний TFT LCD монітор з високою роздільною здатністю. Інтерфейс дає можливість легко і швидко управляти приладом, а результати дослідження, не тільки архівувати на жорсткий диск (HD понад 160 Гбайт), але легко передавати для оцінки, друку або копіювання, використовуючи LAN з'єднання або бездротове з'єднання Bluetooth або Wi-Fi.

При всіх діагностичних можливостях лінійки апаратів MyLab, ергономіка MyLabOne і автономне живлення (1,5 години безперервної роботи) дозволяє використовувати систему в різних ситуаціях: в операційних, в реанімаційних відділеннях, у машинах швидкої допомоги, а також у літаках санітарної авіації, коли немає можливості доставити пацієнта в кабінет УЗД.

Широкосмугові ультразвукові датчики останнього покоління задіяні в ультразвуковій системі мають унікальну яблоковидную форму для зручності в роботі і надзвичайно широкий діапазон частот від 2.5 MHz до 22 MHz.

Сьогодні розширюється сфера застосування ультразвукових технологій від вузько спеціалізованих поодиноких досліджень до щоденного застосування в медичній практиці. MyLab™One є універсальним апаратом.

Анестезіологія – одна з сфер медичної практики, яка вимагає нові технології та нове обладнання для місцевої, провідникової і загальної анестезії, а також при роботі у відділеннях інтенсивної терапії. Ультразвукові зображення з високою роздільною здатністю і контрастом дозволяють швидко і точно ідентифікувати анатомічні структури.

Спеціалізована ергономіка гарантує зручність та оперативність робочого процесу. Можливість використання приладу на пересувній стійці, столі або при кріпленні на підвісний консолі відповідає будь-яким вимогам клінічного застосування.

Програмовані кнопки управління, розташовані безпосередньо на датчику дозволяють здійснювати дистанційне керування приладом, що особливо важливо при роботі в стерильних умовах.

У MyLabOne задіяна унікальна розробка компанії Esaote - MyTutor, яка дозволить непідготовленому користувачеві отримати покрокову віртуальну консультацію по роботі з апаратом, програмним забезпеченням і спеціалізованими програмами. Цей додаток містить анатомічний атлас, в який включені основні нервові вузли периферійної нервової системи, а також описані процедури судинного доступу. Додаток дозволить підготуватися до дослідження або процедурою, а також встановити патологію, порівнюючи діагностичне зображення в режимі реального часу з анатомічним і соноанатомическим атласом.

Технічні характеристики апарату:

Методи сканування: лінійний, конквесный, мікроконвексний

Режими отримання зображень: B – режим, кольоровий В – режим, PW режим, СFM режим, PWR Doppler (енергетичний доппел), TEI - Tissue Enhancement Imaging (режим тканинного доплера)

Комбінації екранних режимів: орієнтація – право/ліво, верх/низ, триплексная модель у режимі реального часу, B/B – режим, B/M - режим, B/PW– режим, B/CFM/ PW – режим, B/ PWR D – режим, B/ PWR D/ PW– режим, всі комбінації в кольорі

Серошкальная шкала 256 відтінків, кольорова шкала

Динамічна фокусування і мінлива апертура

Фільтр руху стінок судин (Wall filter)

Схематичні зображення анатомічних розділів тіла, мітки тіла (опціонально)

Інноваційна цифрова технологія обробки сигналу

Технології візуалізації - XHF™ (eXtreme High Frequency Imaging), XView™ eXtreme View.

Пакети для спеціалізованих досліджень – васкулярний модуль, модуль для акушерства і гінекології (опціонально)

Технологія MyTutor дозволяє порівнювати діагностичне зображення в режимі реального часу з анатомічним і соноанатомическим атласом.

12" TFT LCD сенсорний монітор з високою роздільною здатністю

Горизонтальна (за замовчуванням)/ вертикальна орієнтація. При перевертанні сканера, автоматично змінюється орієнтація, а при вертикальному розміщенні, екранна розкладка підлаштовується автоматично

Кнопки програмування на поручні

Різноманітні аксесуари для стаціонарної та автономної роботи:

• настільна стійка з механізмом нахилу, зарядкою і додатковими портами: 3 USB порту, зовнішній DVI, LAN, RS 232, мікрофон з зовнішнім динаміком
• пересувна стійка з механізмом регулювання висоти, з 4 самостійними колесами і гальмами, додатковими полицями
• спеціальний пояс для використання кріплення на передпліччя
• захисний силіконовий чохол

Два порти USB 2.0 для передачі діагностичних даних

Можливість бездротової передачі даних: Wi-Fi, Bluetooth або з'єднання LAN

Платформа Windows® включаючи стандарт DICOM (стандарт цифрового зображення і комунікації в медицині)

Ліцензія архівування кліпів (digital storage of clips)*

Ліцензія бази даних пацієнтів

Програма MyLab™ Desk, ексклюзивна розробка компанії Esaote, яка дозволяє користувачеві, встановивши на будь-якому ПК програмне забезпечення, комфортно працювати з результатами досліджень, виробляючи додаткові вимірювання і розрахунки.

Ультразвукові датчики останнього покоління. Типи датчиків.

Широкосмугові ультразвукові датчики останнього покоління мають унікальну яблоковидную форму для зручності в роботі і надзвичайно широкий діапазон частот від 2.5 MHz до 22 MHz.

Широкосмуговість і висока щільність кристалів датчиків, гарантує високоякісне зображення у всіх клінічних випадках. Легка вага і ергономічна конструкція датчиків зручна користувачеві у щоденних дослідженнях.

Гнучкий кабель датчика зручний для маневреності під час обстеження. Підвищена довговічність і надійність дає можливість використовувати датчики при максимальних навантаженнях.

Використовувані типи датчиків.



ABD

AC

BRE

CAR

PC

GYN

MSK

NC

OB

PED

SP

THY

URO

VAS

Коновесные датчики (CA)

SC123

*

*

*

*

*

*

*

*

*

*

*

SC3412

*

*

*

*

*

*

*

*

*

*

*

*

Лінійні датчики (LA)

SL3323

*

*

*

*

*

*

*

*

SL3116

*

*

*

*

*

*

Спеціалізовані датчики

SE3123

*

*

*



ABD – абдомінальні дослідження, АС – дослідження сонних артерій у дорослих, BRE – дослідження молочної залози,CAR – кардіологія, CP – дитяча кардіологія, GYN – гінекологія, MSK – м'язово – скелетна мускулатура, NC – неонаталогия, OB – акушерство, PED – педіатрія, SP – дослідження малих органів, THY - щитовидної залози, URO – урологія, VAS - ангіологія.
