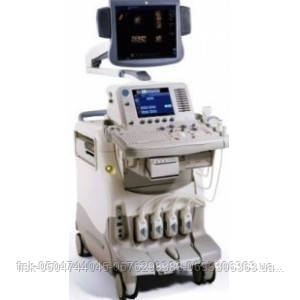

Ультразвуковий сканер LOGIQ 7

Logiq 7 LCD — це повністю цифрова ультразвукова система експертного класу з ергономічним дизайном. У системі використовується фірмова нова унікальна архітектура TruScan, яка робить можливим Code Scan (кодоване сканування), TruAccess (повний доступ), Smart Scan (інтелектуальне сканування), і Comfort Scan (комфортне сканування), що дає чудова якість зображення, доступ до необроблених даних, можливість автоматичної оптимізації й інтуїтивний ергономічний дизайн. TruScan — ексклюзивна ультразвукова платформа, що використовує програмне забезпечення, що дає безпрецедентну обчислювальну потужність, можливість маніпулювання зображенням і гнучкість проведення обстеження.
Із системою використовуються лінійні, конвексні, фазовані, секторні датчики та датчики з активною матричною решіткою. AMA-технологія дає змогу фокусувати ультразвуковий промінь у напрямку перпендикулярної площини сканування, зменшуючи в такий спосіб спотворення, що виникає через велику товщину ультразвукового променя, що забезпечує однакову якість зображення від ближній до дальньої зони. Ґрунтується на перевіреній технології Digitally Encoded Ultrasound (цифровий кодований ультразвук), Logiq 7 пропонує 4-е покоління кодів, що робить можливим поліпшені режими зображень, Coded Excitation (режим кодування випромінювання), Coded Harmonics (режим кодованих гармонік), B-Flow (візуалізація кровотоку в В-режимі) і Coded Harmonic Angio (режим кодованої ультразвукової ангіографії).

Ексклюзивні можливості GE:
    Coded Excitation (режим кодування випромінювання).
    Coded Harmonics (режим кодованих гармонік).
    Coded Contrast Imaging (режим кодованої контрастної гармоніки).
    В-Flow - визуализация кровотока в В-режиме. /опция/
    Адаптивне колірне посилення (ACE).
    Режим максимальної роздільної здатності кровотоку (MR Flow).
    Об'ємного елемента зображення (VIP).

Компоненти стандартної постачання системи:
    B-режим, M-режим, анатомічний M-режим, PW-доплер (імпульсно-хвильовий доплер), колірне доплерівське картування й енергетичний доплер.
    17" LCD монітор високої роздільної здатності.
    Ергономічний інтерфейс користувача з 10,4" кольоровою сенсорною панеллю.
    Регульована клавіатура оператора.
    4 функційні роз'єми датчиків.
    Жесткий диск 80 Гбайт.
    Дисковод для запису на CD-RW/DVD-R
    Автоматична оптимізація, ATO доступна у всіх режимах роботи.
    Easy 3D (простий 3-мірний режим), можливості побудови поверхні.
    Віртуальне конвексне сканування, що розширює поле огляду.
    Керування вбудованим архівом зображень і пацієнтів.
    Програми обчислення та розрахунків для всіх сфер застосування.
    Автоматичні доплеровські обчислення в режимі реального часу.
    Інтегрований відсік для вбудованих периферійних пристроїв.
    Функція швидкого завантаження системи.
    Програмовані користувачем параметри.

Компоненти додаткової поставки:
    B-Flow, визуализация кровотока в В-режиме.
    LOGIQ View, розширене поле огляду.
    Розширений 3-мірний режим, для поєднання B-режиму та колірного доплеровського картування.
    Coded Contrast Imaging (режим кодованого контрастного зображення), використовується під час дослідження з контрастними речовинами.
    DICOM 3, протокол передавання даних.
    Тканинний доплер.
    CW — постійно-хвильовий доплер.
    CrossBeam — режим вдосконаленого компаунд зображення.
    SRI-режим придушення зернистості.
    PFD — режим зображення пульсувального кровотоку.
    Пакет програм для стрес-ехо досліджень.
    Real Time 4D — режим тривимірної реконструкції в рeального часу.
    VOCAL II — програма розрахунків під час використання 4D.
    VCI — режим об'ємного контрастного зображення.
    Розширена кінопам'ять.
    Модуль ЕКГ.
    Голосове керування апаратом.
    Дисковод для дисків.

Logiq 7 LCD
Приладдя:
    Посібник оператора на CD для LOGIQ 7, російський.
    Посібник оператора LOGIQ 7, російський., друкована копія
    Накладки на клавіатуру, російський.

Датчики:
Секторні фазовані датчики:
    М3S, матричний секторний, широкосмуговий, багаточастотний датчик, діапазон частот 1,5-4,2 МГц. Клінічне застосування: Кардиологія, транскраніальні дослідження.
    3S, секторний, широкосмуговий, багаточастотний датчик, діапазон частот 1,5-3,6 МГц. Клінічне застосування: Кардиологія, транскраніальні дослідження.
    7S, секторний, широкосмуговий, багаточастотний датчик, діапазон частот 3,1-8,0 МГц.
    10S, секторний, широкосмуговий, багаточастотний датчик, діапазон частот 4,0-11,0 МГц.

Конвексні датчики:
    4C, конвексний широкосмуговий, багаточастотний датчик, діапазон частот 1,4-4,6 МГц. Клінічне застосування: Брюшна порожнина, урологія, акушерство/гінекологія, педіатрія.
    5C, конвексний, широкосмуговий, багаточастотний датчик, діапазон частот 3,0-8,0 МГц. Клінічне застосування: Брюшна порожнина, урологія, акушерство/гінекологія, педіатрія.
    8С мікроконвексний широкосмуговий датчик 4-11 МГц. Клінічне застосування: дослідження малих органів і серця плодів, акушерство, гінекологія, педіатрія.
    M7C, конвексний, широкосмуговий, багаточастотний датчик з активним матричним вивченням, діапазон частот 3,0-8,0 МГц. Клінічне застосування: Брюшна порожнина, урологія, акушерство/гінекологія, педіатрія.
    3.5C, конвексний, широкосмуговий, багаточастотний датчик, діапазон частот 2,0-5,5 МГц. Клінічне застосування: Брюшна порожнина, урологія, акушерство/гінекологія, педіатрія.

Лінійні датчики:
    7L, лінійний, широкосмуговий, багаточастотний датчик, діапазон частот 3,0-8,0 МГц. Клінічне застосування: Брюшна порожнина,урологія, акушерство/гінекологія, педіатрія, судини.
    10L, лінійний, широкосмуговий, багаточастотний датчик, діапазон частот 4,0-12,0 МГц. Клінічне застосування: Близькі зони, педіатрія, судини.
    12L, лінійний, широкосмуговий, багаточастотний датчик, діапазон частот 4,3-13,0 МГц. Клінічне застосування: Близькі зони, педіатрія, судини.
    M12L, лінійний, широкосмуговий, багаточастотний датчик з активним матричним випромінюванням, діапазон частот 5,0-14,0 МГц. Клінічне застосування: Близькі зони, педіатрія, судини.
    i12L, лінійний широкосмуговий, мультичастотний датчик, діапазон частот 5,0-12,0 МГц. Клінічне застосування: Інтраопераційні дослідження, поверхневі зони, судини.
    Т739, лінійний широкосмуговий, мультичастотний датчик, діапазон частот 4,0-12,0 МГц. Клінічне застосування: Інтраопераційні дослідження, поверхневі зони, судини.

Мікроконвексні внутрішньополосні датчики:
    BE9C, Біплановий мікроконвексний, широкосмуговий, внутрішньосмуговий багаточастотний датчик, діапазон частот 4,0-11,0 МГц. Клінічне застосування: Трансректальні дослідження.
    E8C, мікроконвексний, широкосмуговий, внутрішньосмуговий багаточастотний датчик, діапазон частот 4,0-11,0 МГц. Клінічне застосування: Інтравагагінальні, інтраректальні, внутрішньополосні дослідження.

Трансхарчові датчики:
    6T, мультиплановий електронний транспищеводний датчик, діапазон частот 4,0-10,0 МГц.

Допплеровські датчики:
    2Dp, олівцевий датчик для постійного доплера частотою 2 МГц.
    6Dp, олівцевий датчик для постійного доплера частотою 6 МГц.

Спеціалізовані датчики для тривимірного сканування в реальному масштабі часу:
    4D3C, датчик 4D мультичастотний конвексний,діапазон частот 2-5 МГц, для абдомінальних досліджень. Зменшені ергономічні габарити.
    4D10L, 4D мультичастотний лінійний датчик, діапазон частот 5-12 МГц, для дослідження поверхневих органів і структур і периферичних судин.

Додаткові програмні опції:
    Розширена програма тривимірної реконструкції. Поєднання з режимами CFM і PD, мультиплановий аналіз, показ коронарного перерізу. Сумісна з усіма датчиками, крім 6T
    Тканинний доплер
    Режим кодований контрастний гармоніки (для датчиків 3.5C, 3.5CS, 4C, M3S, 3S і 7L, 10L)
    LOGIQ View
    Панорамне сканування — зображення на екрані ділянки завдовжки до 60 см. Можливість проведення вимірювань. Працює на всіх датчиках, крім 6T
    Опція B Flow — візуалізація кровотоку в В-режимі. Сумісна з датчиками 10L, M12L, 7L, 12L, 3.5C, 3.5CS, 4C, 4D10L, 4D3C-L і T739
    Формування ПЗ зображення завдяки одночасній обробці до 7 променів, відхилених до центру зображення методом електронного розгойдування. Сумісна з лінійними та конвексними датчиками: M12L, 10L, 7L, 12L, i12L, T739, 3.5C, 3.5CS, 4C, M7C, 8C, E8C, BE9C, 4D10L, 4D3C-L
    Спеціальний адаптивний алгоритм придушення зернистості. Сумісний з усіма датчиками
    Програма настроювання та персоналізації звітів про ЗІЗІ дослідження
    Режим колірного кодування пульсувального кровотоку. Сумісний з усіма датчиками
    Програма розрахунків під час використання 4D
    Режим об'ємного контрастного зображення

Logiq 7 LCD
Додаткові апаратні опції:
    Режим 4D — тривимірне сканування в реальному масштабі часу. Необхідні 4D датчики
    Модуль програм для проведення стрес-ехо досліджень
    Функція голосового керування апаратом — розпізнавання до 150 даних користувацьких голосових команд. У комплекті з бездротовим мікрофоном
    Функція голосового керування апаратом — розпізнавання до 150 даних користувацьких голосових команд. У комплекті з мікрофоном на дроті
    Додаткова кінопам'ять
    Режим постійно-хвильового доплера для секторних фазованих, трансхарчових та олівцевих датчиків
