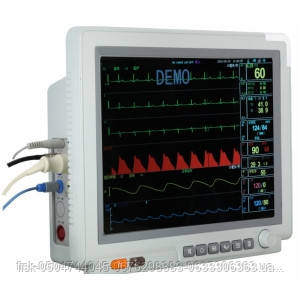

Реанімаційний монітор пацієнта HEACO G3L

Використання

Температура

(5 - 40) °C

Відносна вологість

≤ 80 %

Тиск повітря

(70 - 106) кПа

Транспортування та зберігання

Температура

(-20 - 55) °C

Відносна вологість

≤ 93 %

Тиск повітря

(50 - 106) кПа

Мережа живлення

Вхідна напруга

(100 — 240) В

Частота

Гц 50/60

Потужність

80 ВА

Плавкий запобіжник

T1. 6AL, 250В, 20×5

Час роботи

≥8 годин

Внутрішня батарея

Число батарей

1

Тип

Свинцево-кислотна батарея або літій-іонний акумулятор

літій-іонний акумулятор (C)

Номінальна напруга

11.1 В

Місткість

4000 мА/год

Час роботи

＞1 година (за умови повністю зарядженої батареї та вимірювання кров'яного тиску кожні десять хвилин),

Час заряджання

6 годин

Свинцево-кислотна батарея (D/F)

Номінальна напруга

12 В

Місткість

2400 мА/год

Час роботи

＞1 година (за умови повністю зарядженої батареї та вимірювання кров'яного тиску кожні десять хвилин),

Час заряджання

6 годин

Свинцево-кислотна батарея (G)

Номінальна напруга

12 В

Місткість

2800 мА/год

Час роботи

＞1 година (за умови повністю зарядженої батареї та вимірювання кров'яного тиску кожні десять хвилин),

Час заряджання

6 годин

Свинцево-кислотна батарея (H)

Номінальна напруга

12 В

Місткість

2000 мА/год

Час роботи

＞1 година (за умови повністю зарядженої батареї та вимірювання кров'яного тиску кожні десять хвилин),

Час заряджання

6 годин

Відтворення

Тип

Кольоровий РК-монітор TFT

Діагональ

15 дюймів

Роздільна здатність

1024*768

Індикатор LED

Індикатор тривоги

1 (червоний колір)

Індикатор мережі живлення

1 (зелений колір)

Індикатор заряду батареї

1 (зелений колір)

Звук

Динамік

Подає аудіотурбацію, звук серцебиття, пульс і швидкі сигнали в разі неправильного дій

Керування

Обертові кнопки

1 (навігаційна обертова кнопка)

Кнопки

7 (вимикач живлення, кнопка тиші, кнопка тривоги, кнопка зупинки, кнопка NIBP, кнопка друку та кнопка головного меню)

Роз'єми

Джерело живлення

1 Роз'єм мережі Живлення

Вимірювання параметрів

ЭКГ, RESP, NIBP, SpO2, TEMP1, TEMP2, IBP1, IBP2, CO2

1 Стандартний роз'єм мережі RJ45

1 стандарт кольоровий роз'єм VGA монітора

1 роз'єм принтера

1 роз'єм для еквіпотенційного заземлення

ТРЕНДИ

≥24 години

Зупинка Графіків

Всі графіки, показані в зоні каналів, можуть бути збережені

Електроди

З 3 електродами: I, II та III

З 5 електродами: I, II, III, aVR, aVL, aVF і V

Рівень шуму

≤30 μВ

Частотна характеристика

Режим фільтрації: (1 - 25) Гц

Режим без фільтрації: (0.5 - 75) Гц

Вхідний струм зміщення

≤0.1 μА

Чутливість

2.5 мм/мВ (×1/4), 5 мм/мВ (×1/2), 10 мм/мВ (×1), 20 мм/мВ (×2), 40 мм/мВ (×4) і АВТО

Швидкість розгортки

6.25 мм/с, 12.5 мм/с, 25 мм/с і 50 мм/с

Лінійність

Відповідає ±15 мм від вертикальної осі по центру, помилка становить менш ніж 10%

Вхідний імпеданс

≥5 Мом

Придушення синфазного складника

≥60 дБ

Константа часу

відведення: ≥0.3 с

Стандартне ЕКГ відведення: ≥3.2 с

Точність стандартного сигналу

1 мВ ±5%

Час відновлення після дефібриляції

<5 з

Захист ESU (у разі використання з електрохірургічними генераторами)

режим різання: 300 Вт

режим коагуляції: 100 Вт

Час відновлення: ≤10 с

Монітор виконує вимоги ANSI/AAMI

Стабільність відтворення

Тимчасова нестабільність

Нестабільність після наелектризування впродовж 60 хвилин не більш ніж 5 мм від початкового положення, яке є початковим положенням після наелектризування впродовж 15 хвилин.

Температурна нестабільність

Середній початковий дрийф не більш ніж 0.5 мм/C у діапазоні від 5 °C до 40 °C

Нестабільність напруги

Початковий дрийф не більш ніж 1 мм і чутливість зображення змінюється не більш ніж 10%, коли напруга живлення коливається швидкоплинно

Поляризована напруга

Відповідність ±300 мВ поляризованої напруги постійного струму, чутливість змінюється не більш ніж ±5%

Частота сердечных сокращений (ЧСС)

Діапазон вимірювань

(15 - 300) уд.мін.

Точність вимірювання

1 уд.мін. або ±1%, що більше

Точність вимірювання ЧСС і відгук на Нерегулярний Ритм

Перевірено відповідно до ANSI/AAMI EC13-2002 підрозділ 4.1.2.1 e), зазначена ЧСС після 20-секундного періоду стабілізації:

Рис. 3a (желудочкова бігемінія) — 80±1 уд.мін.

Рис. 3b (повільна альтернувальна шлункова бігемінія) — 60±1 уд.мін.

Рис 3c ( швидка альтернувальна шлункова бігемінія)-120±1 уд.мін.

Рис 3d (Двонаспрямовані Систоли) — 90±2 уд.мін.

Час відгуку до змін ЧСС

Відповідає запита ANSI/AAMI EC13-2002: Підрозділ 4.1.2.1 f).

Менш ніж 11 секунд для покрокового збільшення з 80 до 120 уд. хв.

Менш ніж з 11 секунд для покрокового зменшення з 80 до 40 уд. хв.

Час відгуку тривоги під час тахікардії

Відповідно до ANSI/AAMI EC13-2002 Підділ 4.1.2.1 g, час відгуку такі:

Рис 4ah: діапазон від 5.2с до 10.1с; середнє значення 7.2с

Рис 4a: діапазон від 6.3 до 8.5с; середнє значення 7.1с

Рис 4ad: діапазон від 4.7 до 6.5с; середнє значення 5.5с

Рис 4bh: діапазон від 4.3 до 6.0с; середнє значення 5.0с

Рис 4b: діапазон від 6.4с до 10.0с; середнє значення 7.4с

Рис 4bd: діапазон від 4.5 до 9.1с; середнє значення 6.5с

Усереднення ЧСС

Середня частота пульсу обчислюється відповідно до ANSI/AAMI EC13-2002 Підрозділ 4.1.2.1 d) у такий спосіб:

Середня частота пульсу обчислюється на основі середнього ІНТЕРВАЛА RR останніх 16 ударів, поки частота серцевих скорочень не розраховується, використовуючи останні 4 удари менше або дорівнює 48, тоді цей рівень використовується. ховище, що вказується, оновлюється раз на секунду.

Високе відторгнення T-хвилі

Перевірено відповідно до ANSI/AAMI EC13-2002 Підрозділ 4.1.1 c), вимірювач ЧСС відхилить усі T-хвилі з амплітудами менш ніж 1.2 мВ, 100 мс QRS, тривалість T-хвилі 180 мс і Q-T інтервал 350 мс.

Вимірювання ST сегмента

Діапазон вимірювань

от－0.8 до ＋0.8 мВ

Точність вимірювання

±0.02 мВ або ±5%,
