Термограф контактний цифровий ТКЦ-1

Термограф контактний цифровий ТКЦ-1 (Термоматограф)

Призначення

Скринінгове обстеження населення для ранньої діагностики пухлинних захворювань молочної залози (МЖ), первинного відбору хворих і груп ризику; контроль розвитку хвороби та ефективність лікування.

Принцип дії

Контактне вимірювання температури великих площ поверхні тіла за допомогою матриці інтелектуальних датчиків; формування та комп'ютерна візуалізація карт розподілу температури (термограм) на обслідованій ділянці; статистична обробка термограм і розрахунок абсолютних і диференціальних діагностичних параметрів.

Новизна розробки

У низці концептуальних, конструктивних і методичних рішень, сукупність яких призвела до появи нового пристрою, здатного реєструвати патологічні процеси в організмі людини, що супроводжуються зміною локальної температури.

Переваги термографії

• Такі поширені методи діагностики, як рентгенівська мамографія та ультразвукові дослідження фіксують лише структурні зміни в організмі людини. Тим часом відомо, що цими змінами завжди передають (часто випереджаючи на 3-10 років) фізіологічні зміни, що супроводжуються підвищенням температури в тому місці, де потім виникає пухлина. Тому термографія має принципальні переваги в ранньому встановленні наявності ризику виникнення хвороби. Крім того, термографія абсолютно безпечна для пацієнтів та обслуговчого персоналу. Вона дає змогу без жодної загрози здоров'ю проводити обстеження як завгодно часто, що робить її незамінною під час контролю динаміки розвитку хвороби або ефективності методів лікування.
• Концепція — вимірювання розподілу температури поверхнею залози за допомогою матриці великої кількості рівномірно розподілених датчиків температури.
• Конструктив - матриця з датчиками (36 штук) розміщена на ажурній конструкції, яка мінімізує вплив паразитних каналів теплопередавання; як датчики використані мікропроцесорні інтелектуальні первинні перетворювачі температури в двочний код; датчики під'єднані до комп'ютера за допомогою єдиної тридротової шини.
• Методика - формування мозаїчної температурної карти (термограми) залози способом послідовного позиціювання матриці на обстежуваних зонах; низка спеціальних заходів з верифікації показань датчиків і усунення артефактів; видання результату обстеження в вигляді кольорових і чорно-білих термограм; розрахунок приблизно 30 статистичних параметрів; встановлення маркерів порогових значень параметрів; друк і збереження протоколу обстеження.

Принцип контактної термографії

З двох видів термографії — дистанційної інфрачервоної та контактної — для цілей широкомасштабного скринінга найбільш підходить саме контактна. Інфрачервона термографія широко відома в медицині. Проте вона не зайняла такого ж місця, як рентген і ультразвукові дослідження. Основні причини цього: громіздкість застосування та відносна дорожча. Ця технологія вимагає наявності великого термостатованого приміщення, кріогенної рідини для охолодження приймачів інфрачервоного випромінювання, калібрування цих приймачів за еталонним джерелом тепла тощо. В умовах практичної медицини широке застосування цього методу поки проблематичне. З іншого боку, контактна цифрова термографія забезпечує прямий спосіб вимірювання температури (без проміжного середовища, що вносить теплові перешкоди) і безпосереднє перетворення температури на код, що виключає електромагнітні перешкоди. Ця технологія без жодних змін може застосовуватися в мобільному варіанті, що, знову-таки, дуже важливо для організації скринінгу.

Комплектність

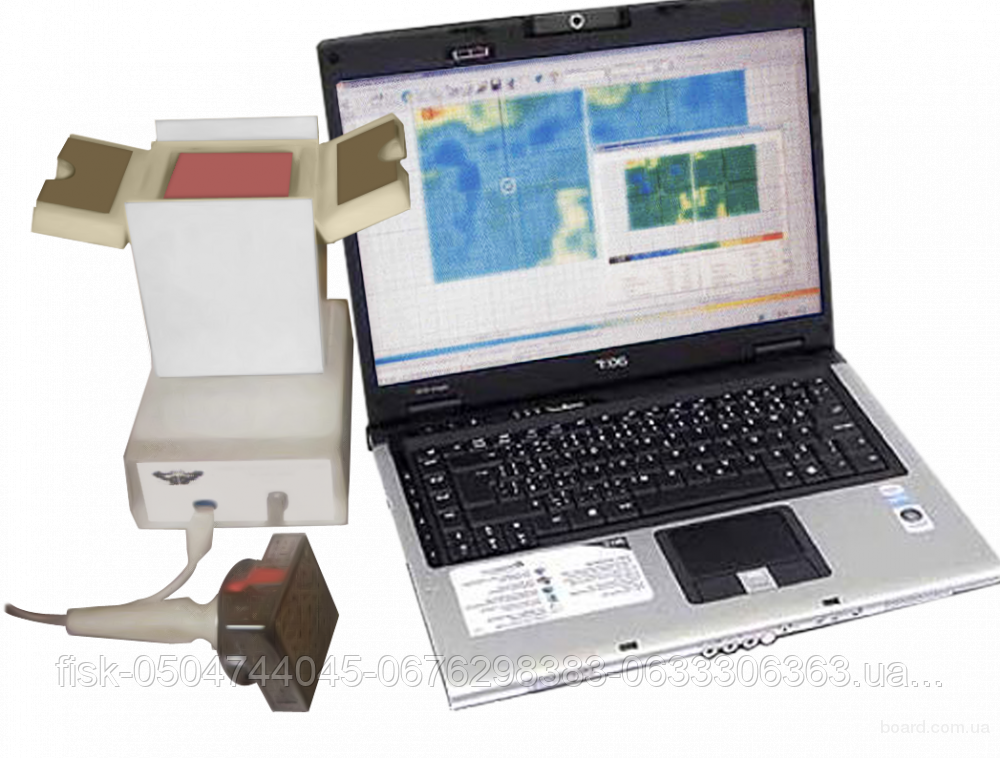

Термограф (блок інтерфейсу), сканер, термостат, комп'ютер, програмне забезпечення, інструкція з експлуатації, посібник для лікарів з атласом типових термограм.

Умови постачання

Термограф, що постачається з експертною оцінкою — 88 000,00 грн.
